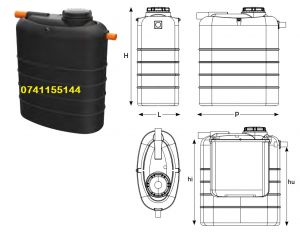

Rezervorul model Imhoff SLIM poate fi folosit in toate cazurile in care este problema spatiu. SLIM, de fapt, păstrând în același timp dimensionarea

parametrii ceruti de legislatia actuala se caracterizeaza prin a formă compactă care permite instalarea în spații restrânse.

H(cm)=159

L(cm)=65

P(cm)=125

hu(cm)=122

Vuti;(litri)=820(sedimentare 250/sedimentare 570)

Փracord(mm)=100

capac(mm)=320

Փbiogaz(")=1

Elementele principale care compun bazinul septic

I - intrare ape uzate (influent) B - racord de evacuare bio-gaz C - capac de inspecţie a bazinului de sedimentare şi preluare a nămolului din bazinul de fermentare S - bazin de sedimentare E - orificiu ieşire lichid tratat (efluent) D - bazin pentru descompunere sau de fermentare Z - zona de inspecţie bazin de sedimentare F - zona de inspecţie bazin de sedimentare V - orificiu preluare nămol pentru vidanjare

Elementele principale care compun bazinul septic

I - intrare ape uzate (influent) B - racord de evacuare bio-gaz C - capac de inspecţie a bazinului de sedimentare şi preluare a nămolului din bazinul de fermentare S - bazin de sedimentare E - orificiu ieşire lichid tratat (efluent) D - bazin pentru descompunere sau de fermentare Z - zona de inspecţie bazin de sedimentare F - zona de inspecţie bazin de sedimentare V - orificiu preluare nămol pentru vidanjare

Elementele principale care compun bazinul septic

I - intrare ape uzate (influent) B - racord de evacuare bio-gaz C - capac de inspecţie a bazinului de sedimentare şi preluare a nămolului din bazinul de fermentare S - bazin de sedimentare E - orificiu ieşire lichid tratat (efluent) D - bazin pentru descompunere sau de fermentare Z - zona de inspecţie bazin de sedimentare F - zona de inspecţie bazin de sedimentare V - orificiu preluare nămol pentru vidanjare

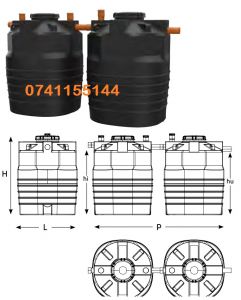

H(cm)=183

L(cm)=117

P(cm)distanta intre tancuri=min 239

hu(cm)=149

Vuti;(litri)=3120

Vtotal(litri)=3430

Փracord(mm)=110

Suprafata sediment(mp)=1.4x2

capace(mm)=420x2

Փbiogaz(")=1

Elementele principale care compun bazinul septic

I - intrare ape uzate (influent) B - racord de evacuare bio-gaz C - capac de inspecţie a bazinului de sedimentare şi preluare a nămolului din bazinul de fermentare S - bazin de sedimentare E - orificiu ieşire lichid tratat (efluent) D - bazin pentru descompunere sau de fermentare Z - zona de inspecţie bazin de sedimentare F - zona de inspecţie bazin de sedimentare V - orificiu preluare nămol pentru vidanjare

Elementele principale care compun bazinul septic

I - intrare ape uzate (influent) B - racord de evacuare bio-gaz C - capac de inspecţie a bazinului de sedimentare şi preluare a nămolului din bazinul de fermentare S - bazin de sedimentare E - orificiu ieşire lichid tratat (efluent) D - bazin pentru descompunere sau de fermentare Z - zona de inspecţie bazin de sedimentare F - zona de inspecţie bazin de sedimentare V - orificiu preluare nămol pentru vidanjare

Elementele principale care compun bazinul septic

I - intrare ape uzate (influent) B - racord de evacuare bio-gaz C - capac de inspecţie a bazinului de sedimentare şi preluare a nămolului din bazinul de fermentare S - bazin de sedimentare E - orificiu ieşire lichid tratat (efluent) D - bazin pentru descompunere sau de fermentare Z - zona de inspecţie bazin de sedimentare F - zona de inspecţie bazin de sedimentare V - orificiu preluare nămol pentru vidanjare

Elementele principale care compun bazinul septic

I - intrare ape uzate (influent) B - racord de evacuare bio-gaz C - capac de inspecţie a bazinului de sedimentare şi preluare a nămolului din bazinul de fermentare S - bazin de sedimentare E - orificiu ieşire lichid tratat (efluent) D - bazin pentru descompunere sau de fermentare Z - zona de inspecţie bazin de sedimentare F - zona de inspecţie bazin de sedimentare V - orificiu preluare nămol pentru vidanjare

Macelarii, fabrici de mezeluri si semipreparate din carne, abatoare,unitatii de preparare a pestelui, unitati de prajire a nucilor, alunelor, producator de ulei alimentar, unt, margarina; cantine amplasate in cladiri administrative, comerciale, social cultural; spitale, hoteluri, restaurante, fast-food-uri, fabrici de sapun si stearina etc

Apele reziduale cu continut de grasimi intra in zona principala de linistire unde are loc separarea materilor usoare (spume si grasimi) si a materilor sedimentabile, pe baza legilor fizicii de separare gravimetrica lichid-lichid, lichid-solid. Dupa ce apele uzate s-au linistit (limpezit), are loc evacuarea acestora pe principiul vaselor comunicante, printr-un tub vertical introdus pana la baza acestuia.

LE=4

H=800mm

L=560mm

P=1010mm

hi=570mm

hu=540mm

volum util=200l

volum total=260l

conectare-110mm

Macelarii, fabrici de mezeluri si semipreparate din carne, abatoare,unitatii de preparare a pestelui, unitati de prajire a nucilor, alunelor, producator de ulei alimentar, unt, margarina; cantine amplasate in cladiri administrative, comerciale, social cultural; spitale, hoteluri, restaurante, fast-food-uri, fabrici de sapun si stearina etc

Apele reziduale cu continut de grasimi intra in zona principala de linistire unde are loc separarea materilor usoare (spume si grasimi) si a materilor sedimentabile, pe baza legilor fizicii de separare gravimetrica lichid-lichid, lichid-solid. Dupa ce apele uzate s-au linistit (limpezit), are loc evacuarea acestora pe principiul vaselor comunicante, printr-un tub vertical introdus pana la baza acestuia.

LE=6

H=910mm

L=630mm

P=1140mm

hi=690mm

hu=660mm

volum util=320l

volum total=380l

conectare-110mm

Macelarii, fabrici de mezeluri si semipreparate din carne, abatoare,unitatii de preparare a pestelui, unitati de prajire a nucilor, alunelor, producator de ulei alimentar, unt, margarina; cantine amplasate in cladiri administrative, comerciale, social cultural; spitale, hoteluri, restaurante, fast-food-uri, fabrici de sapun si stearina etc

Apele reziduale cu continut de grasimi intra in zona principala de linistire unde are loc separarea materilor usoare (spume si grasimi) si a materilor sedimentabile, pe baza legilor fizicii de separare gravimetrica lichid-lichid, lichid-solid. Dupa ce apele uzate s-au linistit (limpezit), are loc evacuarea acestora pe principiul vaselor comunicante, printr-un tub vertical introdus pana la baza acestuia.

LE=10

H=1030mm

L=740mm

P=1350mm

hi=780mm

hu=750mm

volum util=500l

volum total=590l

conectare-110mm

Macelarii, fabrici de mezeluri si semipreparate din carne, abatoare,unitatii de preparare a pestelui, unitati de prajire a nucilor, alunelor, producator de ulei alimentar, unt, margarina; cantine amplasate in cladiri administrative, comerciale, social cultural; spitale, hoteluri, restaurante, fast-food-uri, fabrici de sapun si stearina etc

Apele reziduale cu continut de grasimi intra in zona principala de linistire unde are loc separarea materilor usoare (spume si grasimi) si a materilor sedimentabile, pe baza legilor fizicii de separare gravimetrica lichid-lichid, lichid-solid. Dupa ce apele uzate s-au linistit (limpezit), are loc evacuarea acestora pe principiul vaselor comunicante, printr-un tub vertical introdus pana la baza acestuia.

LE=25

H=1500mm

L=1170mm

P=1170mm

hi=1250mm

hu=1210mm

volum util=1243l

volum total=1360l

conectare-100mm

Macelarii, fabrici de mezeluri si semipreparate din carne, abatoare,unitatii de preparare a pestelui, unitati de prajire a nucilor, alunelor, producator de ulei alimentar, unt, margarina; cantine amplasate in cladiri administrative, comerciale, social cultural; spitale, hoteluri, restaurante, fast-food-uri, fabrici de sapun si stearina etc

Apele reziduale cu continut de grasimi intra in zona principala de linistire unde are loc separarea materilor usoare (spume si grasimi) si a materilor sedimentabile, pe baza legilor fizicii de separare gravimetrica lichid-lichid, lichid-solid. Dupa ce apele uzate s-au linistit (limpezit), are loc evacuarea acestora pe principiul vaselor comunicante, printr-un tub vertical introdus pana la baza acestuia.

LE=42

H=1820mm

L=1360mm

P=1360mm

hi=1580mm

hu=1540mm

volum util=2104l

volum total=2265l

conectare-125mm

Macelarii, fabrici de mezeluri si semipreparate din carne, abatoare,unitatii de preparare a pestelui, unitati de prajire a nucilor, alunelor, producator de ulei alimentar, unt, margarina; cantine amplasate in cladiri administrative, comerciale, social cultural; spitale, hoteluri, restaurante, fast-food-uri, fabrici de sapun si stearina etc

Apele reziduale cu continut de grasimi intra in zona principala de linistire unde are loc separarea materilor usoare (spume si grasimi) si a materilor sedimentabile, pe baza legilor fizicii de separare gravimetrica lichid-lichid, lichid-solid. Dupa ce apele uzate s-au linistit (limpezit), are loc evacuarea acestora pe principiul vaselor comunicante, printr-un tub vertical introdus pana la baza acestuia.

LE=58

H=2190mm

L=1460mm

P=1460mm

hi=1920mm

hu=1880mm

volum util=2923l

volum total=3107l

conectare-125mm

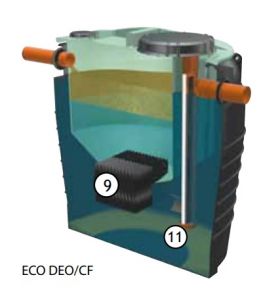

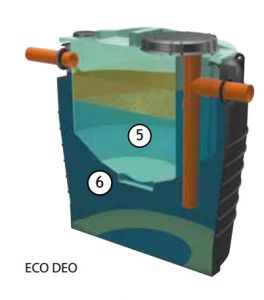

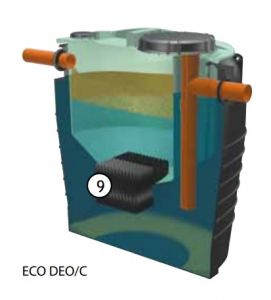

Piete, service-uri, garaje industriale, parcari si spalatorii auto, societati industriale unde apa pluvial este poluata cu ulei etc.

Suprafata -130mp

Debit-2,44l/s

Volum total-690l

Volum namol-250l

Volum apa decantata-550l

Dimensiune-1070x1070x1110mm

hi-860mm

hu-840mm

Piete, service-uri, garaje industriale, parcari si spalatorii auto, societati industriale unde apa pluvial este poluata cu ulei etc.

Suprafata -130mp

Debit-2,44l/s

Volum total-690l

Volum namol-250l

Volum apa decantata-550l

Dimensiune-1070x1070x1110mm

hi-860mm

hu-840mm

Piete, service-uri, garaje industriale, parcari si spalatorii auto, societati industriale unde apa pluvial este poluata cu ulei etc.

Suprafata -130mp

Debit-2,44l/s

Volum total-690l

Volum namol-250l

Volum apa decantata-550l

Dimensiune-1070x1070x1110mm

hi-860mm

hu-840mm

Piete, service-uri, garaje industriale, parcari si spalatorii auto, societati industriale unde apa pluvial este poluata cu ulei etc.

Suprafata -180mp

Debit-3,33l/s

Volum total-910l

Volum namol-250l

Volum apa decantata-750l

Dimensiune-1170x1170x1210mm

hi-910mm

hu-880mm

Piete, service-uri, garaje industriale, parcari si spalatorii auto, societati industriale unde apa pluvial este poluata cu ulei etc.

Suprafata -180mp

Debit-3,33l/s

Volum total-910l

Volum namol-250l

Volum apa decantata-750l

Dimensiune-1170x1170x1210mm

hi-910mm

hu-880mm

Piete, service-uri, garaje industriale, parcari si spalatorii auto, societati industriale unde apa pluvial este poluata cu ulei etc.

Suprafata -180mp

Debit-3,33l/s

Volum total-910l

Volum namol-250l

Volum apa decantata-750l

Dimensiune-1170x1170x1210mm

hi-910mm

hu-880mm

Piete, service-uri, garaje industriale, parcari si spalatorii auto, societati industriale unde apa pluvial este poluata cu ulei etc.

Suprafata -300mp

Debit-5,68l/s

Volum total-1500l

Volum namol-400l

Volum apa decantata-1280l

Dimensiune-1360x1500x1170mm

hi-1170mm

hu-1140mm

Piete, service-uri, garaje industriale, parcari si spalatorii auto, societati industriale unde apa pluvial este poluata cu ulei etc.

Suprafata -300mp

Debit-5,68l/s

Volum total-1500l

Volum namol-400l

Volum apa decantata-1280l

Dimensiune-1360x1500x1170mm

hi-1170mm

hu-1140mm

Piete, service-uri, garaje industriale, parcari si spalatorii auto, societati industriale unde apa pluvial este poluata cu ulei etc.

Suprafata -300mp

Debit-5,68l/s

Volum total-1500l

Volum namol-400l

Volum apa decantata-1280l

Dimensiune-1360x1500x1170mm

hi-1170mm

hu-1140mm

Piete, service-uri, garaje industriale, parcari si spalatorii auto, societati industriale unde apa pluvial este poluata cu ulei etc.

Suprafata -430mp

Debit-8,88l/s

Volum total-2250l

Volum namol-600l

Volum apa decantata-2000l

Dimensiune-1460x1460x1870mm

hi-1510mm

hu-1470mm

Piete, service-uri, garaje industriale, parcari si spalatorii auto, societati industriale unde apa pluvial este poluata cu ulei etc.

Suprafata -430mp

Debit-8,88l/s

Volum total-2250l

Volum namol-600l

Volum apa decantata-2000l

Dimensiune-1460x1460x1870mm

hi-1510mm

hu-1470mm

Piete, service-uri, garaje industriale, parcari si spalatorii auto, societati industriale unde apa pluvial este poluata cu ulei etc.

Suprafata -430mp

Debit-8,88l/s

Volum total-2250l

Volum namol-600l

Volum apa decantata-2000l

Dimensiune-1460x1460x1870mm

hi-1510mm

hu-1470mm

Piete, service-uri, garaje industriale, parcari si spalatorii auto, societati industriale unde apa pluvial este poluata cu ulei etc.

Suprafata -570mp

Debit-11,77l/s

Volum total-3000l

Volum namol-800l

Volum apa decantata-2650l

Dimensiune-1650x1650x1890mm

hi-1550mm

hu-1520mm

Piete, service-uri, garaje industriale, parcari si spalatorii auto, societati industriale unde apa pluvial este poluata cu ulei etc.

Suprafata -570mp

Debit-11,77l/s

Volum total-3000l

Volum namol-800l

Volum apa decantata-2650l

Dimensiune-1650x1650x1890mm

hi-1550mm

hu-1520mm

Dimensiune-1460x1460x1870mm

hi-1510mm

hu-1470mm

Piete, service-uri, garaje industriale, parcari si spalatorii auto, societati industriale unde apa pluvial este poluata cu ulei etc.

Suprafata -570mp

Debit-11,77l/s

Volum total-3000l

Volum namol-800l

Volum apa decantata-2650l

Dimensiune-1650x1650x1890mm

hi-1550mm

hu-1520mm

Piete, service-uri, garaje industriale, parcari si spalatorii auto, societati industriale unde apa pluvial este poluata cu ulei etc.

Suprafata -700mp

Debit-14,88l/s

Volum total-3750l

Volum namol-1000l

Volum apa decantata-3350l

Dimensiune-1840x1840x1990mm

hi-1590mm

hu-1550mm

Piete, service-uri, garaje industriale, parcari si spalatorii auto, societati industriale unde apa pluvial este poluata cu ulei etc.

Suprafata -700mp

Debit-14,88l/s

Volum total-3750l

Volum namol-1000l

Volum apa decantata-3350l

Dimensiune-1840x1840x1990mm

hi-1590mm

hu-1550mm

Piete, service-uri, garaje industriale, parcari si spalatorii auto, societati industriale unde apa pluvial este poluata cu ulei etc.

Suprafata -700mp

Debit-14,88l/s

Volum total-3750l

Volum namol-1000l

Volum apa decantata-3350l

Dimensiune-1840x1840x1990mm

hi-1590mm

hu-1550mm

Piete, service-uri, garaje industriale, parcari si spalatorii auto, societati industriale unde apa pluvial este poluata cu ulei etc.

Suprafata -950mp

Debit-18,22l/s

Volum total-4500l

Volum namol-1200l

Volum apa decantata-4100l

Dimensiune-1850x1850x2210mm

hi-1830mm

hu-1800mm

Piete, service-uri, garaje industriale, parcari si spalatorii auto, societati industriale unde apa pluvial este poluata cu ulei etc.

Suprafata -950mp

Debit-18,22l/s

Volum total-4500l

Volum namol-1200l

Volum apa decantata-4100l

Dimensiune-1850x1850x2210mm

hi-1830mm

hu-1800mm

Piete, service-uri, garaje industriale, parcari si spalatorii auto, societati industriale unde apa pluvial este poluata cu ulei etc.

Suprafata -950mp

Debit-18,22l/s

Volum total-4500l

Volum namol-1200l

Volum apa decantata-4100l

Dimensiune-1850x1850x2210mm

hi-1830mm

hu-1800mm
